管理軟件
智能布線管理軟件（以下簡稱軟件）采用全圖形化操作界面，主要用于綜合布線系統的實時狀態反饋，引導跳線操作，并提供告警信息、鏈路狀態、資產使用情況等查詢功能。通過軟件，可以全面、直觀的掌握綜合布線系統的信息。同時，軟件提供的報表導出功能，可以快速的完成綜合布線系統的數據輸出。
軟件功能
（1）該管理軟件可基于多種管理平臺，如Windows、Linux等，為中文管理界面。
（2）為避免風險，該管理軟件需采用第三方數據庫方式，為通用和成熟的數據庫。
（3）該管理軟件可設立多用戶密碼式進入管理，并按照不同的用戶等級設立不同的管理權限。
（4）B/S架構，可遠程客戶端登錄軟件系統，給用戶遠程管理提供方便以及保密性。
在瀏覽器地址欄中輸入服務器的IP地址，端口為8080（例如：http://127.0.0.1:8080）。
（5）該軟件可采用樹狀分支結構完全且系統得觀察到整個系統的結構，包括樓層、房間布局、信息端口、機柜等詳細信息。并可在該樹狀結構中點擊任何一項，采用圖形化方式直觀觀察機柜等設備的安裝狀態。
（6）圖形為數據庫方式，在任何需要查看的一個狀態樹下即可顯示其圖形狀態。
（7）系統安裝完成后，管理軟件可自動識別在系統中所有被監控的設備（有源管理設備、配線架等），并自動識別它們的類別、所在樓層、配線間，可方便管理人員按照實際施工的情況建立數據庫，保證數據庫的建立和實際情況完全相符，保證數據庫建立的正確率。
（8）系統鏈路狀態的查看完全圖形圖像化，任何端口狀態的改變也需要通過圖形圖像方式清晰顯示，方便用戶隨時撲捉和察看。
（9）提供實時布線設施信息，可用于監測布線系統的移動、增加和改動過程，可自動完成布線線路勘測、創建工作單。提供布線系統完整的鏈路信息。
（10）可以自動偵測監控鏈路上的各種設備（含網絡設備如交換機等），并能自動生成反映整條監控鏈路的相關報告，反映系統運行狀況。
（11）圖形圖像化方式建立工作任務單，任何任務單的下達都通過簡單的圖像化方式實現，并予以確認。
（12）圖形圖像化直觀觀看配線架狀態，通過顏色方便區分配線架每個端口的狀態，如綠色代表端口已接通并連交換機，灰色代表未接通等。
（12）重點圖形均可簡單通過鼠標的操作放大或者縮小，并能相應得移動，以方便用戶的查閱。
（13）完整鏈路信息建立完成后，系統可運行SNMP，自動探測到在系統內正常運行的終端設備（PC、網絡打印機、IP電話等），并自動將它們放在正確的端口上。一旦終端設備的端口出現變動，系統也可自動發現。
創建SNMP管理的信息點：選擇【工程模式】—【工程設置】—【SNMP管理】，在【修改SNMP信息】列表中輸入“起始IP地址”和“結束IP地址”，點擊保存。如果IP地址分布較為分散，可以通過輸入多個IP地址段的方式輸入。
（14）能建立數據庫中任一數據樹的相應對應關系，如房間、機柜、配線架、跳線等。
（15）管理系統具備對信息點及相關設備信息的查詢、定位、增加、刪除、更新等功能，以及對實時事件、歷史事件、報表等的自動生成、記錄、檢索、編輯、導出等功能。
（16）異常斷電或系統故障后，該系統能夠自動重新掃描，不需重新建立數據庫，同步數據庫系統中線纜端口的記錄，能跟蹤點到點的連接功能，具有信息點查詢功能及用戶記錄查詢功能。
（17）在網絡設備條件支持的情況下，任何因硬件（如跳線變動，異常連接等）連接變化或中斷而導致的網絡連接變動，都能在服務器端產生報警，自動生成電子郵件抄送相關人員。
（18）能夠提供完善的日志管理功能，能調用歷史記錄，能查詢線路、設備的調整。針對智能布線系統產生的所有日志和記錄可以定期實施備份， 保證歷史數據可以通過布線系統進行恢復和真實再現。
（18）提供系統的資產管理功能，即資產的自動統計、分析、使用率等。
（20）所提供的智能布線管理系統可以管理的數量沒有限制，并且方便將來的擴容。
（21）與SNMP標準兼容/支持網管軟件。

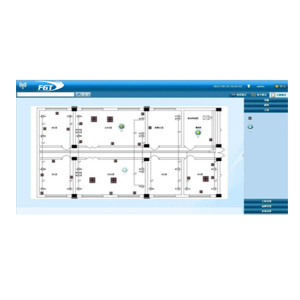

（22）兼容CAD圖，并且可在CAD圖上通過不同的顏色和區分和顯示端口的工作狀態，如綠色代表該端口已開機，灰色代表該端口未開機等。
